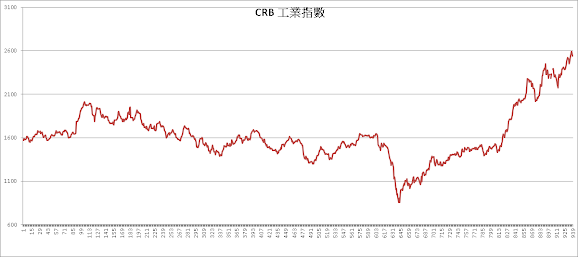

發洩文：CRB CRB工業指數要留神



今天有人提到韭菜，不當韭菜要看CRB

P.S資料到5/3號歐

發洩文：股價 v.s物料走勢折線圖 自動繪製

 因為今天跌很多，我發洩。

來亂畫圖

說明：刪除資料，點選按鈕後，圖就畫好了。

發想過程

p.s就是手痠才亂寫工具

VBA：SPC管制圖自動化



圖1.自動化示意圖

說明：

    自動載入各資料根據各資料逐一繪製管制圖，並彙整到一張總表上，點選總表上的圖表就可以開啟檔案逐一檢視各管制圖歷史資料。

最近花了點時間，寫了一個製程管制的SPC管制圖系統，就整理這一篇摟，當然這過程也感謝朋友幫忙處理資料庫結構後，才能順利取得需要的製程中檢查資料

(廠商的資料庫有很多故事，超多的連續劇的拉)

圖表上設計有一個拖曳BAR可以控制

圖2.拖曳BAR功能

說明：可以拖曳回顧過去歷史資料。

圖3.超標時標示

說明:當存有異常資料時，圖表折線以紅色表示，並於圖表上標示異常點資料數值，並於原始資料反紅與特別標示出來。

VBA：插入圖檔入門篇

如何插入圖檔??

1.用到的物件為 ChartObjects物件

掌握要領：圖的種類、資料來源、圖的位置、X軸與Y軸、圖名

2.透過ADD方法插入圖

ChartObjects.Add(Left, Top, Width, Height)

Left, Top, Width, Height：分別為左、右、寬、高等距離與尺寸控制。

3.圖的種類設定：

ChartObjects. ChartType =???參考MSDS有那些設定，於空白EXCEL做圖新增時，通常第一張圖預設名稱為 Chart1，然後以此類推。

        With Worksheets(1).ChartObjects(1).Chart

     If .ChartType = xlBubble '這裡作一個判斷，如果是泡泡圖就把尺規改成200

          Then .ChartGroups(1).BubbleScale = 200

     End If

End With

以下來看看如何設定"類別座標軸"中的標籤：

4.坐標軸設定：ChartObjects. Axes (Type, AxisGroup)MSDN

於 Chart1 的類別座標軸中新增座標軸標籤

With Charts("Chart1").Axes(xlCategory)

   .HasTitle = True .AxisTitle.Text = "July Sales"

End With

另外一個完整的例子： 畫一個散佈圖，並以行作畫圖依據

以下CODE內容，要自己作一個按鈕放進去歐，資料預設為A到B行歐。

N =  Application.CountA(Sheets("Sheet1").Range("A:A"))  取得有資料的最後一列位置

X = "數據序列X"

Y = "數據序列X"

 Set myRange = Sheets("Sheet1").Range("A" & 1 & ":B" & N)

 Set myChart = Sheets("Sheet1").ChartObjects.Add(100, 30, 400, 250)

With myChart.Chart

    .ChartType = xlXYScatterSmooth

      .SetSourceData Source:=myRange, PlotBy:=xlColumns 'PlotBy以行作畫圖依據

        .Axes(xlCategory, xlPrimary).HasTitle = True '開啟標籤

        .Axes(xlCategory, xlPrimary).AxisTitle.Characters.Text = X '類別標籤

        .Axes(xlValue, xlPrimary).HasTitle = True

        .Axes(xlValue, xlPrimary).AxisTitle.Characters.Text = Y  '資料標籤

End With

 Set myRange = Nothing   '釋放物件

 Set myChart = Nothing    '釋放物件

VBA：練習畫折線圖(根據集保庫存資料)

畫持股變化折線圖：



怎畫的入門篇語法：MSDN

code：

	Sub 持股對照圖(SHEET_NAME, RANGE_ADDRESS, DATA1, DATA2, xlColumnClustered_option, XLINE_WORD, DELTEE)
	Sheets(SHEET_NAME).Activate
	If DELTEE = 1 And Sheets(SHEET_NAME).ChartObjects.Count > 0 Then
	Sheets(SHEET_NAME).ChartObjects.Delete
	End If
	A = ActiveSheet.Range(RANGE_ADDRESS).Left
	b = ActiveSheet.Range(RANGE_ADDRESS).Top
	Set myChart = ActiveSheet.ChartObjects.Add(A, b, 800, 324)
	With myChart.Chart
	.ChartType = xlLine
	If DATA2 <> "" Then
	.SetSourceData SOURCE:=Range(DATA1 & "," & DATA2)
	Else
	.SetSourceData SOURCE:=Range(DATA1)
	End If
	For i = 1 To .SeriesCollection.Count Step 1
	If .SeriesCollection(i).Name <> XLINE_WORD Then
	A1 = myChart.Chart.SeriesCollection(i).Values
	With .SeriesCollection(i).Format.Line
	.Visible = msoTrue
	.Weight = 3
	End With
	If xlColumnClustered_option = 1 Then
	.SeriesCollection(i).ChartType = xlColumnClustered
	With .SeriesCollection(i).Format.Line
	.Visible = msoTrue
	.Weight = 1.5
	End With
	End If
	.SeriesCollection(i).Interior.ColorIndex = 23 '(0, 153, 255)
	.SeriesCollection(i).Border.ColorIndex = 23 ' RGB(0, 153, 255)
	Else
	A2 = myChart.Chart.SeriesCollection(i).Values
	.SeriesCollection(i).AxisGroup = 2
	.SeriesCollection(i).Interior.ColorIndex = 3
	.SeriesCollection(i).Border.ColorIndex = 3
	With .SeriesCollection(i).Format.Line
	.Visible = msoTrue
	.Weight = 3.25
	End With
	MIN_S = Application.Min(A2)
	.Axes(xlValue, xlSecondary).Select
	.Axes(xlValue, xlSecondary).MinimumScale = 0
	.Axes(xlValue, xlSecondary).MinimumScale = MIN_S
	.Axes(xlValue, xlSecondary).TickLabels.Font.Size = 15
	End If
	Next i
	.Axes(xlValue).TickLabels.Font.Size = 15
	MIN_V = Application.Min(A1)
	.Axes(xlValue).MinimumScale = 0
	.Axes(xlValue).MinimumScale = MIN_V '* 0.95
	.Legend.Left = 3.511
	.Legend.Top = 1.644
	.Legend.Width = 800
	.Legend.Format.TextFrame2.TextRange.Font.Size = 25
	w = myChart.Width
	h = myChart.Heigh
	.PlotArea.Width = w * 0.98
	.PlotArea.Height = h * 0.98
	End With
	End Sub

view raw gistfile1.txt hosted with ❤ by GitHub

2.整理原始資料：如下。

圖1.

這畫圖副程式，如上CODE內容，表頭長這樣：

持股對照圖(SHEET_NAME, RANGE_ADDRESS, DATA1, DATA2, xlColumnClustered_option, XLINE_WORD, DELTEE)

有7個變數要設定。

SHEET_NAME：資料位置的工作表

RANGE_ADDRESS：圖要放的儲存格位置

DATA1：第一組資料位置

DATA2：第二組資料位置

xlColumnClustered_option：畫圖設定，目前都設定0為主

XLINE_WORD：第二組資料的標題設定

DELTEE：是否把前回CHART物件刪除。

小編的資料，有特別整理出集保庫存分析，與每周收盤的股價，演練的資料為100張以下持股資料，小編的原始資料放在AL與AT這兩個儲存格，以及想把圖放在W14的儲存格位置，b_count_a這個變數是資料總筆數設定，小編是抓50筆所以"AL1:AL" & b_count_a的執行結果為"AL1:AL50"這樣歐，整體副程式呼叫設定如下：

Call 持股對照圖("集保庫存分析", "w14", "AL1:AL" & b_count_a, "AT1:AT" & b_count_a, 1, "當周最後收盤價", 0)

執行結果如下：

圖2.

VBA：練習畫圓餅圖(根據集保庫存資料)

整理持股等級的圓餅圖：

1.code：

	Sub 圓餅圖(RANGE_ADDRESS)
	A = ActiveSheet.Range(RANGE_ADDRESS).Left
	b = ActiveSheet.Range(RANGE_ADDRESS).Top
	Set myChart = ActiveSheet.ChartObjects.Add(A, b, 800, 324)
	With myChart.Chart
	.ChartType = xlPie
	.SetSourceData SOURCE:=Range("$AO$1:$AO$2,$AQ$1:$AQ$2,$AS$1:$AS$2,$AM$1:$AM$2")
	.Legend.Format.TextFrame2.TextRange.Font.Size = 25
	End With
	End Sub

view raw gistfile1.txt hosted with ❤ by GitHub

入門篇：MSDN

2.先整理原始資料：如下。

圖1.

小編將原始資料放在AQ1開始的儲存格，所以資料來原設定如下：

.SetSourceData SOURCE:=Range("$AO$1:$AO$2,$AQ$1:$AQ$2,$AS$1:$AS$2,$AM$1:$AM$2")

因為這個副程式，小編是設定位置方式，大小固定，所以呼叫時，要給他加上儲存格位置。

EX:CALL 圓餅圖("A2")

3.執行結果如下：

圖2.
